發布時間：2024/11/13 11:36:57

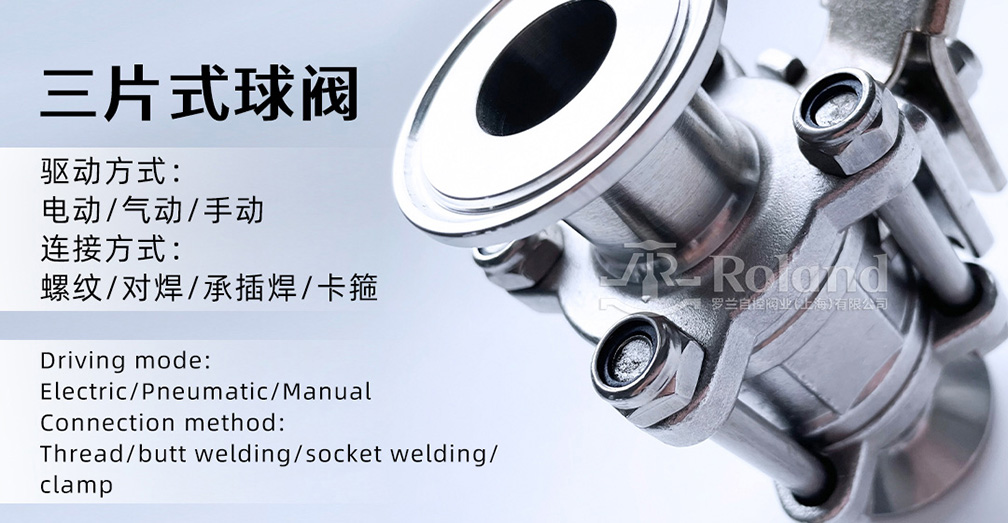

為什么要使用三片式球閥？
1、對于對閥門要求較高的工藝，使用三片式球閥比使用一片式或二片式球閥更方便。
2、當需要定期更換閥座和密封件時，使用三片式球閥可以輕松拆卸、維修和重新組裝，而無需對管道進行大規模切割。
3、三片式球閥還允許更換彈性體以適應不同的工藝條件、溫度、壓力和流量。
三片式球閥有哪些優點？
1、球閥是流體阻力最小的閥門，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
2、結構簡單易維修、在線維護更方便、性能更穩定、閥體更耐壓、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。
3、三片式球閥比一片式球閥和二片式球閥安裝維護更方便，工作量小，方便更換閥座密封圈和球芯，填料等零件，并且二片式和三片式球閥采用全通徑流道尺寸，流量特性好，流通能力更大。
4、閥門靠閥桿提供的機械力將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

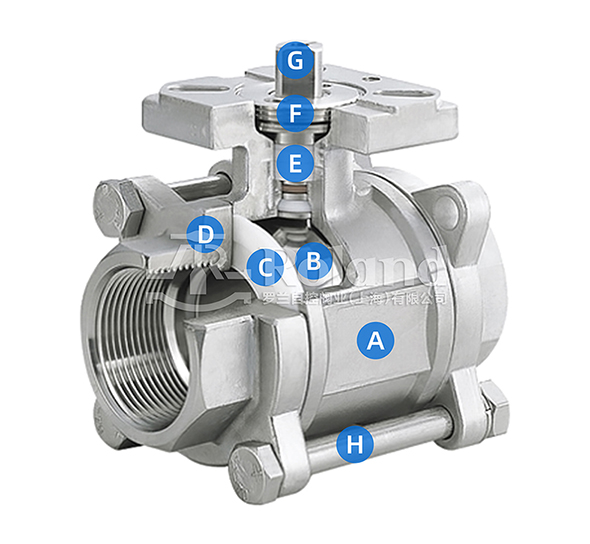

閥體剖面圖詳解
A—閥體
閥體經過精工鑄造，高質堅固，外觀精美。不銹鋼閥體和端閥帽經過 處理不易與其他物質發生化學反應。碳鋼閥體表層涂有磷酸鹽增強了抗腐蝕性。所有閥體都鑄有明顯的編號，方便根據ASTM標準召回。
B—球體
羅蘭的球體由機器精確制造及境面拋光，可以在低力矩操作下達到良好的氣密性。球體邊緣經過機器打磨出合適的曲率，減少了底座磨損，延長了使用壽命。球體閥桿槽上的洞使得球體洞和介質之間的壓力均勻分配，增強了安全性。
C—閥座
羅蘭的閥座設計確保了最小力矩下多方向操作和氣密性良好的特點。彈性底座減輕了槽孔，減小了由底座向上的壓力。這樣的設計減小了摩擦，最小化底座磨損并減小了操作扭矩。
D—端部連接

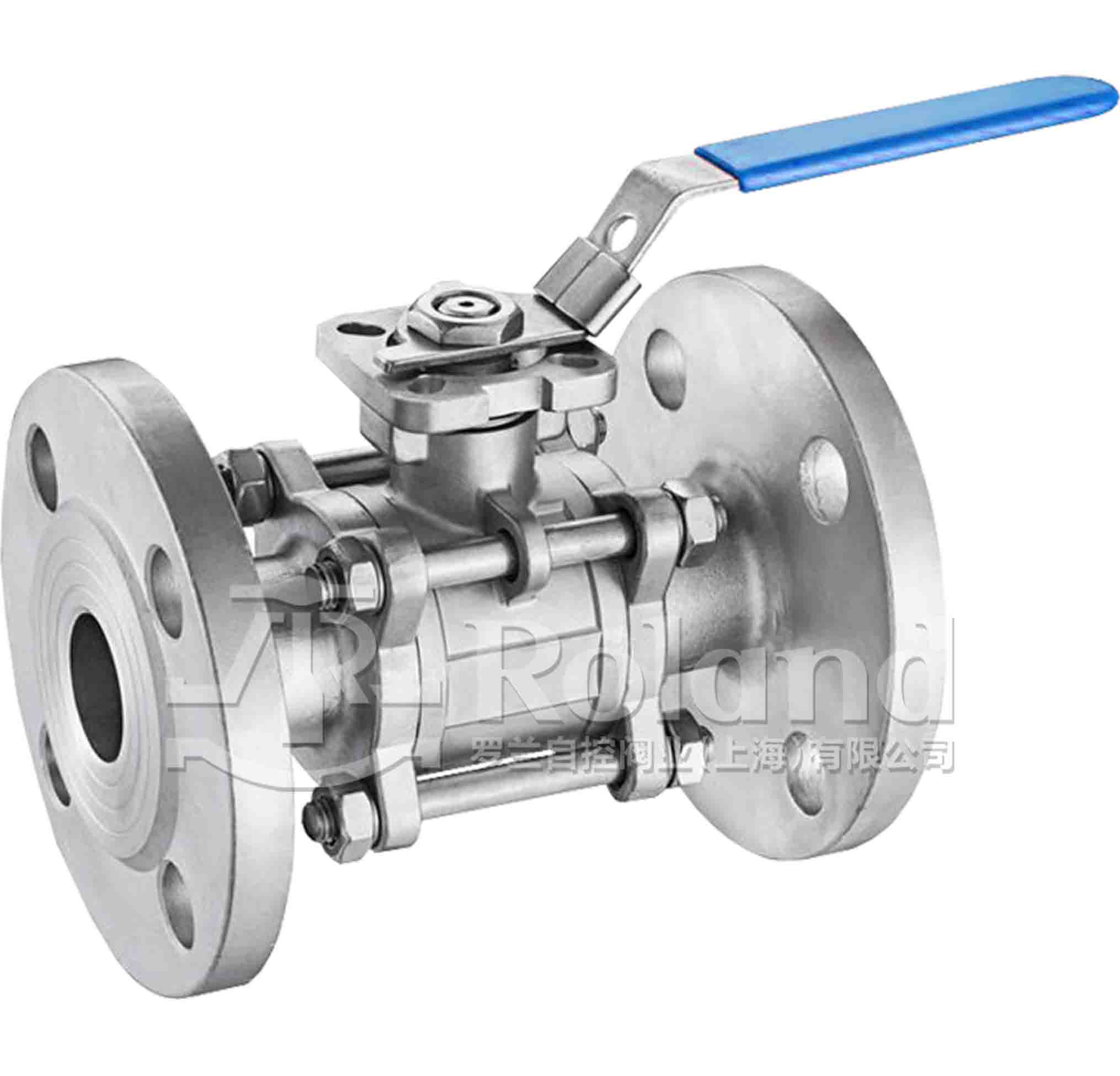

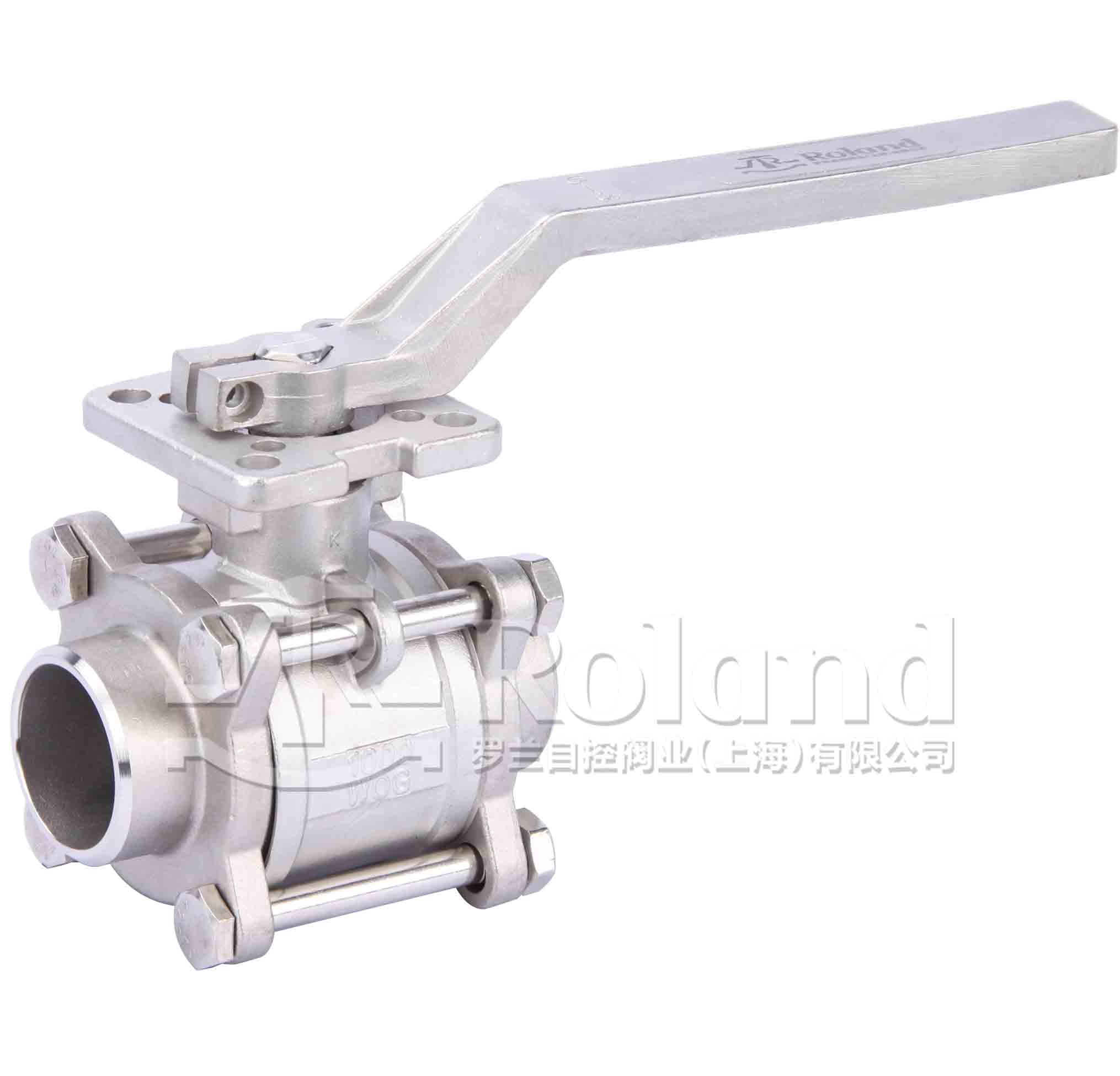

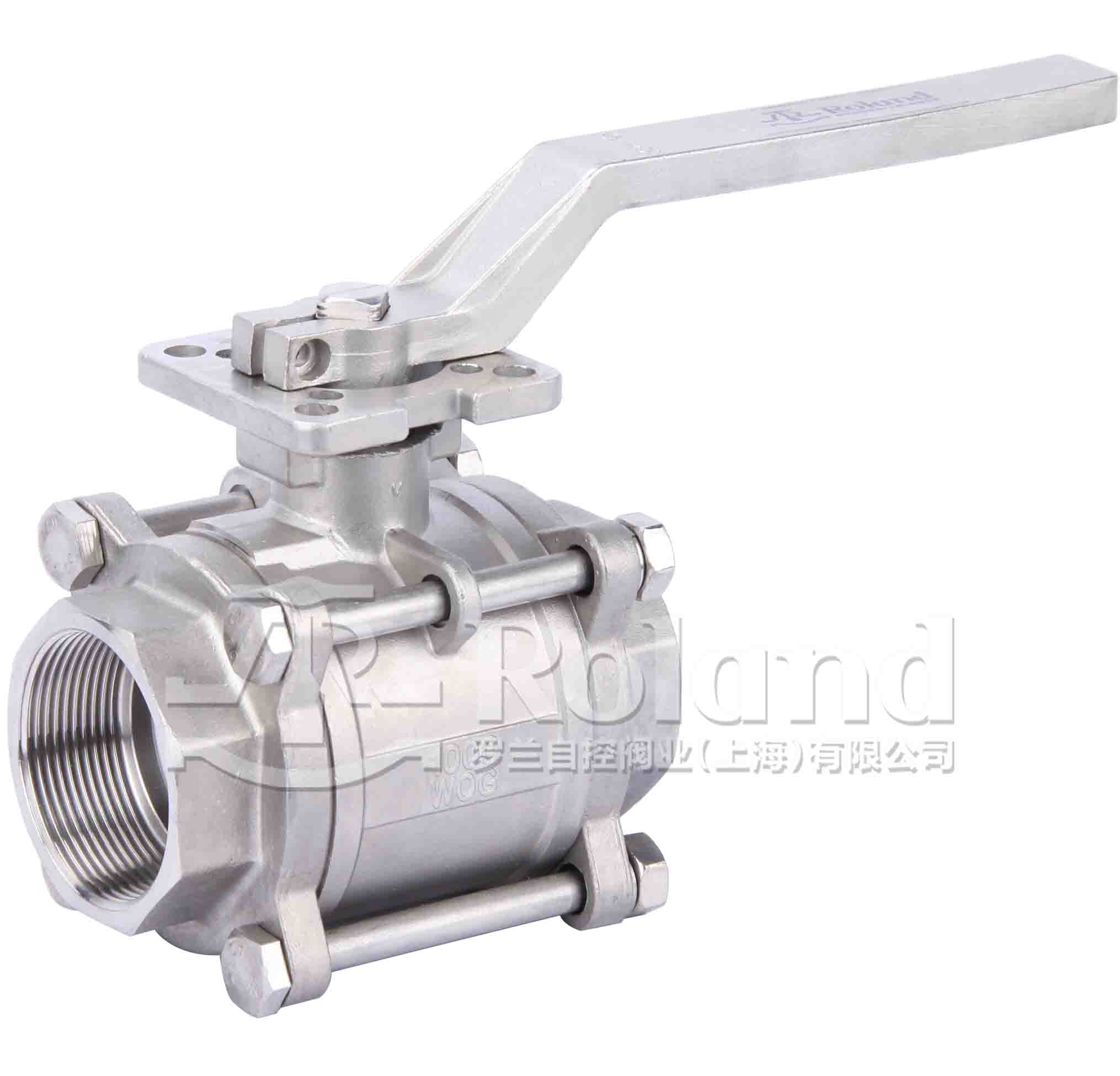

三片式系列提供螺紋、承插焊、對焊、擴展承插焊、擴展對焊，ASME600法蘭或定制端口連接。
E—填料
填料可根據工況需要，選擇PTFE材質或PPL材質。
PTFE具有優異的化學穩定性和耐高溫性能，適用于腐蝕性介質。適用溫度：≤150℃。
PPL提升了耐高溫和耐磨性能，適用于高溫場合。適用溫度：≤250℃。
F—填料壓蓋
球閥填料壓蓋的設計和功能主要是為了實現閥門的密封性，防止流體泄漏，同時通過特定的設計保證填料的均勻受力，從而提高密封效果。這種設計通過填料壓蓋、填料壓套和填料壓板等部件的組合，實現了對閥桿的密封。
G—閥桿
球閥閥桿的材質一般選用2Cr13、3Cr13、1Cr17Ni2、1Cr18Ni12Mo2Ti等材料。并且可通過鍍鉻、高頻淬火等方法強化表面，以提高其耐腐蝕性和硬度。
H—閥體螺栓
標準三片式閥門用六角螺栓將端部與閥芯部分連接起來。這種設計代替了貫穿螺栓設計，確保了端閥帽的精確位置，避免了螺栓在極端溫度或熱循環應用中的變形問題。螺栓更少移動，使得閥體密封不易失效。

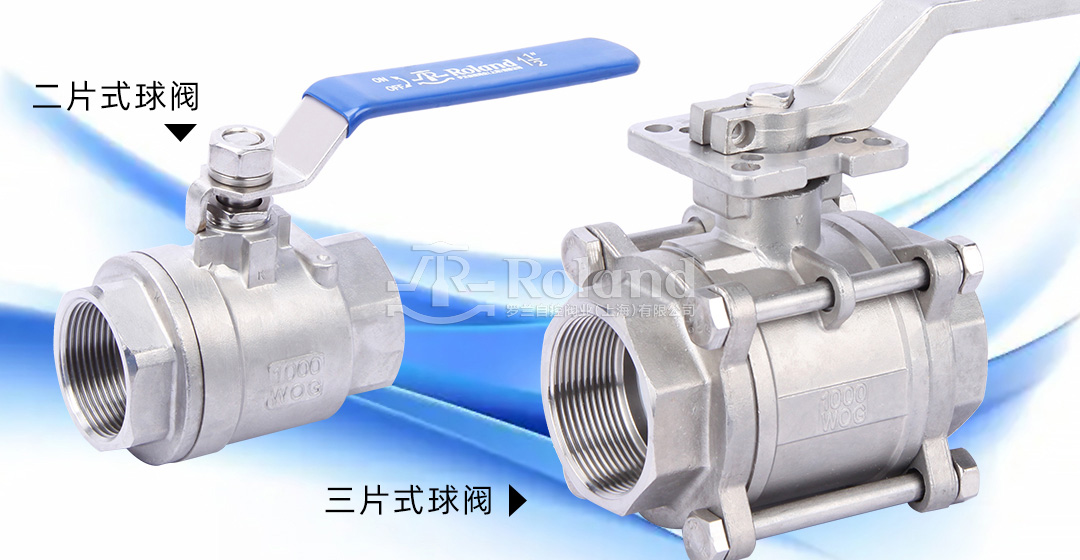

二片式和三片式球閥之間的區別？
1、二片式球閥的設計也考慮到了維護問題。兩者之間的最大區別在于，三片式球閥的閥體可以取出，而不會損壞兩個端蓋。二片式球閥通常不允許這種情況發生，而一片式球閥則根本不可能。
2、價格也存在差異。如前所述，一片式球閥通常是一次性的。三片式球閥最初成本往往更高，但從長遠來看，與更換整個閥門相比，三片式球閥在維護時間、更換閥座和密封件方面可以節省資金。
